АСМО-графический редактор (АСМОграф)

АСМО-графический редактор (АСМОграф)

АСМОграф
Краткое описание решения

АСМОграф - кроссплатформенный векторный графический редактор для решения задач инженерной и деловой графики, позволяет создавать и редактировать различные виды схем: технологические и потоковые схемы, блок-схемы, планы этажей, чертежи, диаграммы и т.д., импортировать и экспортировать схемы программ Visio, AutoCAD, LibreOffice Draw, MapInfo, что дает возможность заменить иностранное ПО и вести совместную работу с теми кто еще не перешел на Российское ПО.

Для работы с СУБД имеется клиент-серверная версия АСМОграф, которая позволяет отображать информацию из базы данных, настраивать связи объектов схем с объектами базы данных и другими схемами, даёт возможность совместного редактирования схем и чертежей несколькими пользователями одновременно.

АСМОграф может быть использован в организациях любого вида деятельности.

Работает на Windows, AlterOS, ALT Linux, РЕД ОС, Astra LinuxROSA Linux, ОСнова и др.

20K+ активных пользователей.





Попробуйте «АСМОграф» для решения задач инженерной и деловой графики

 БЕСПЛАТНО в течение 30 дней

Вам будут доступны полнофункциональные, импортонезависимые "десктоп" и "клиент-сервер" версии. Оцените, насколько быстро можно выполнять различные задачи с помощью наших инструментов.

Мы постоянно совершенствуем наше решение, выпуская обновления каждые 45 дней.






СОЗДАНИЕ И РЕДАКТИРОВАНИЕ ГРАФИЧЕСКИХ СХЕМ И ЧЕРТЕЖЕЙ

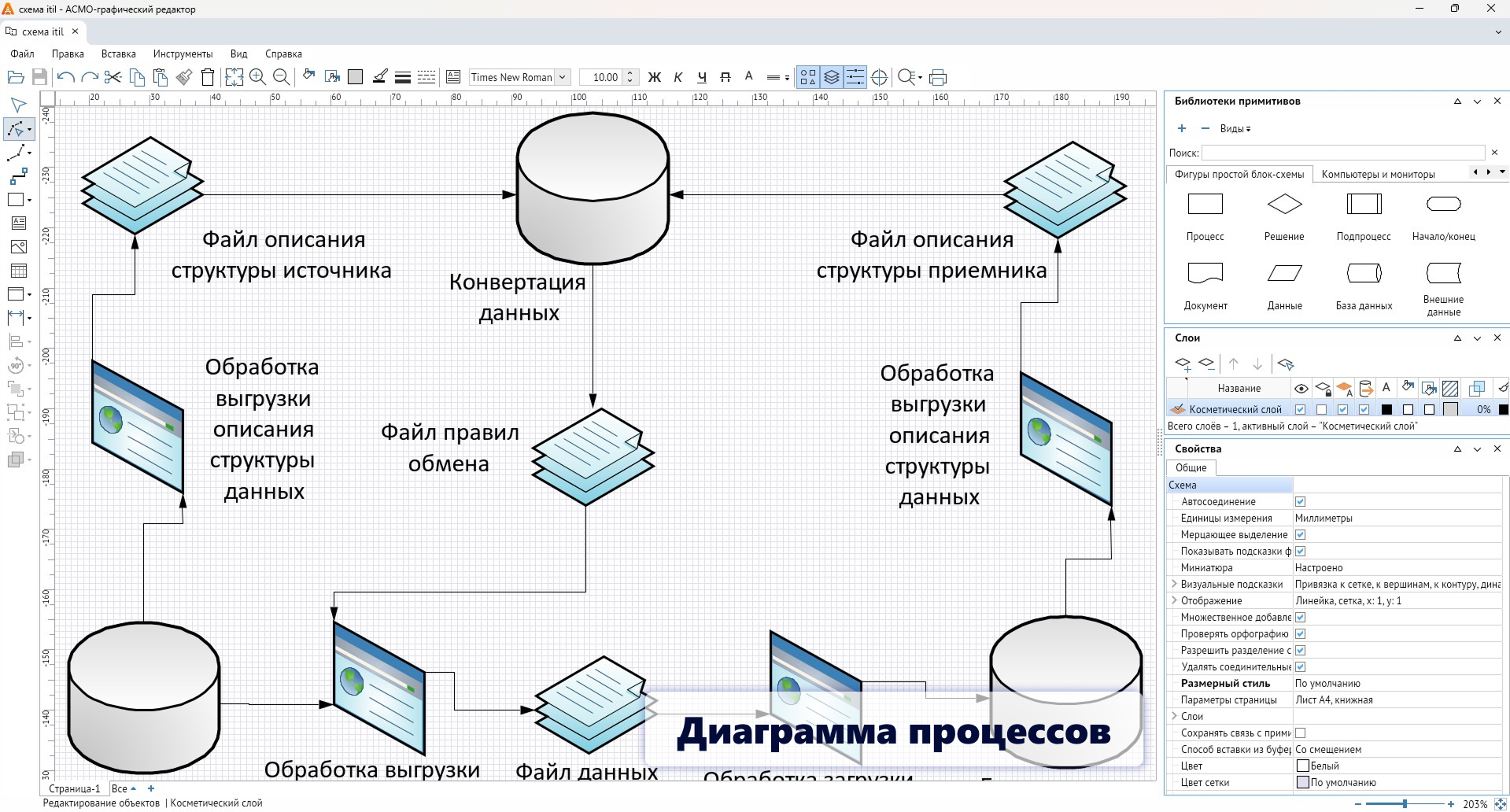

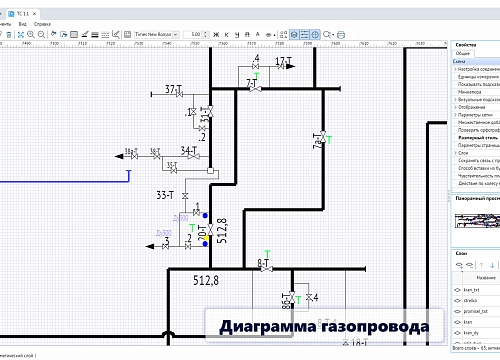

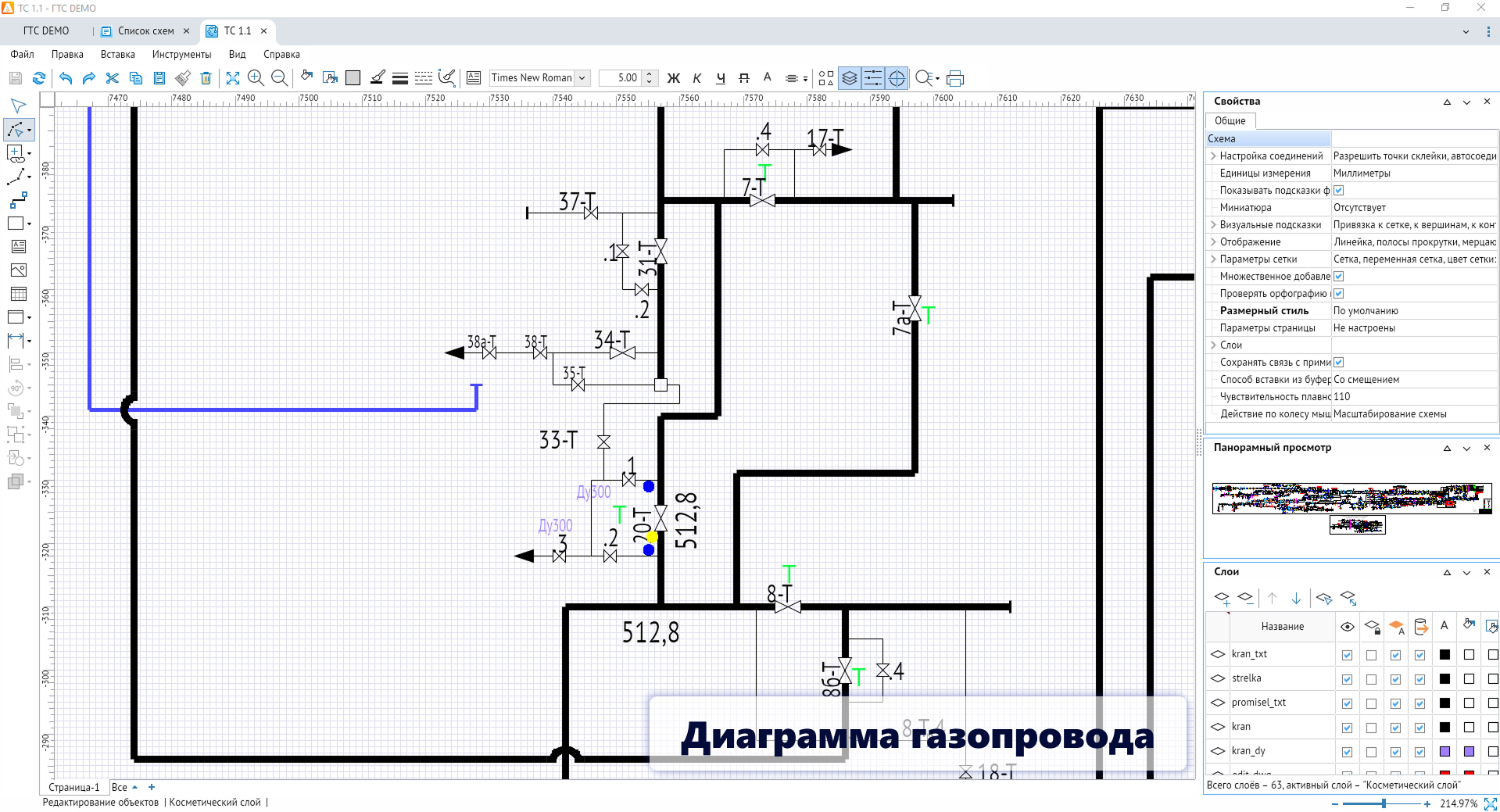

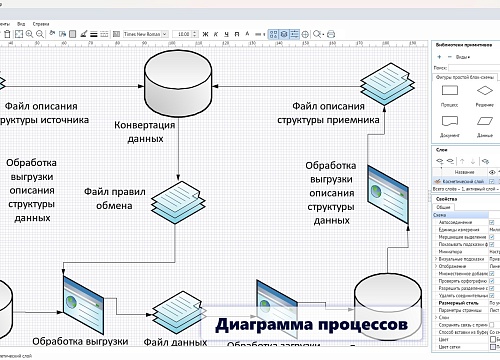

Используя заранее подготовленные тематические библиотеки примитивов и более 140 шаблонов схем, можно создавать различные виды схем: блок-схемы, схемы бизнес-процессов, чертежи, технологические схемы и многое другое. Допускается использовать не только примитивы, но и рисовать свои собственные фигуры непосредственно на схеме, вставлять изображения.

скрин 1.png

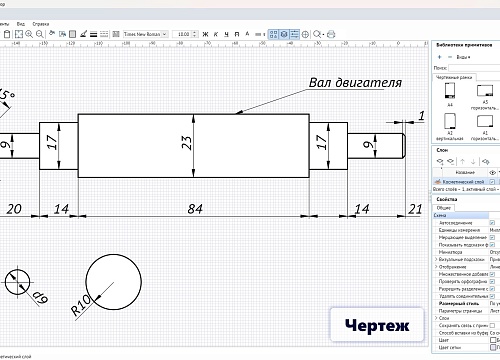

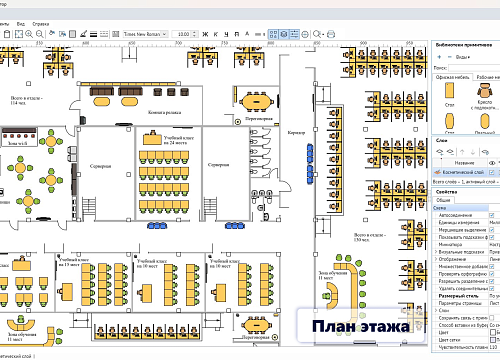

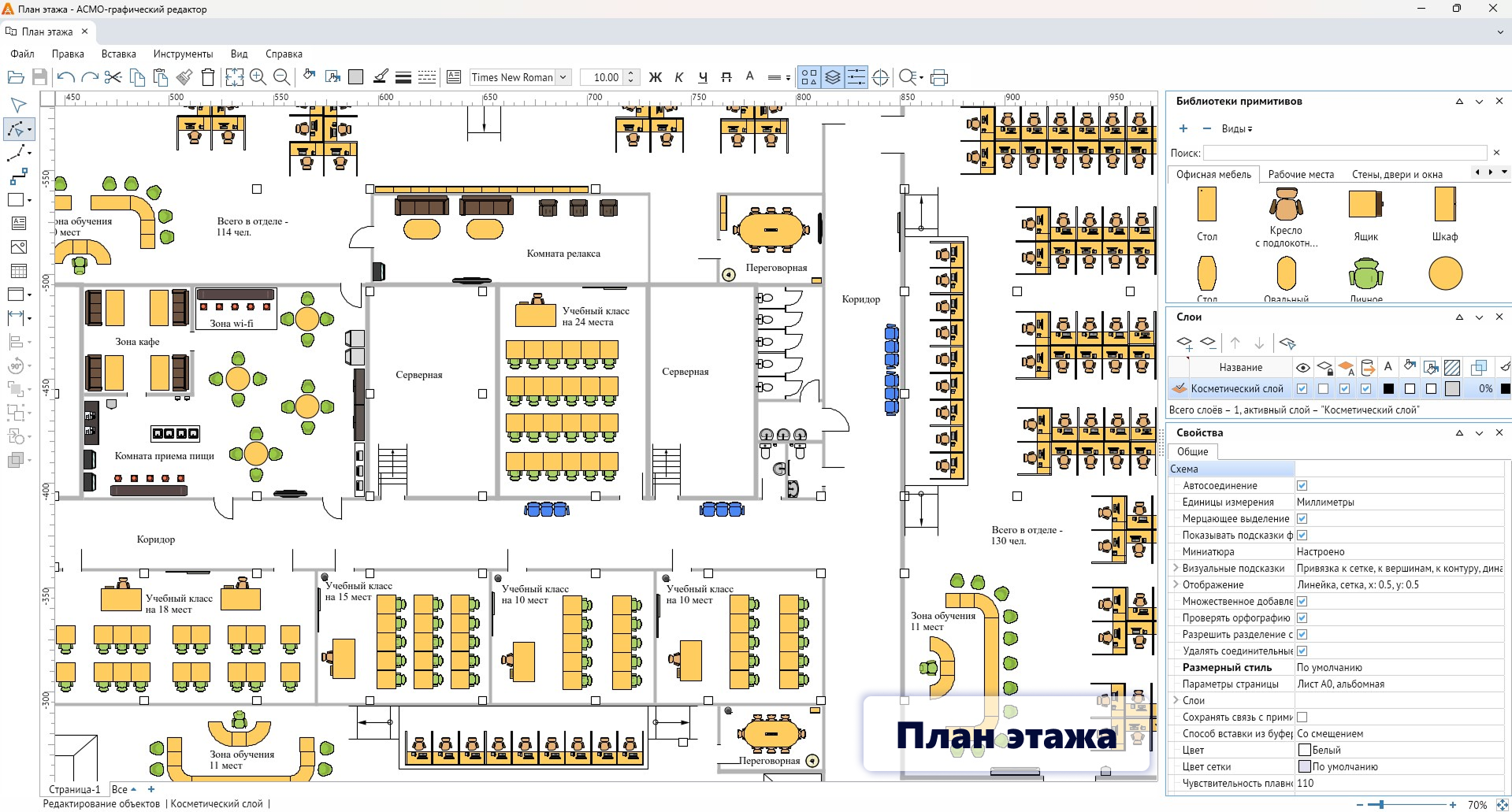

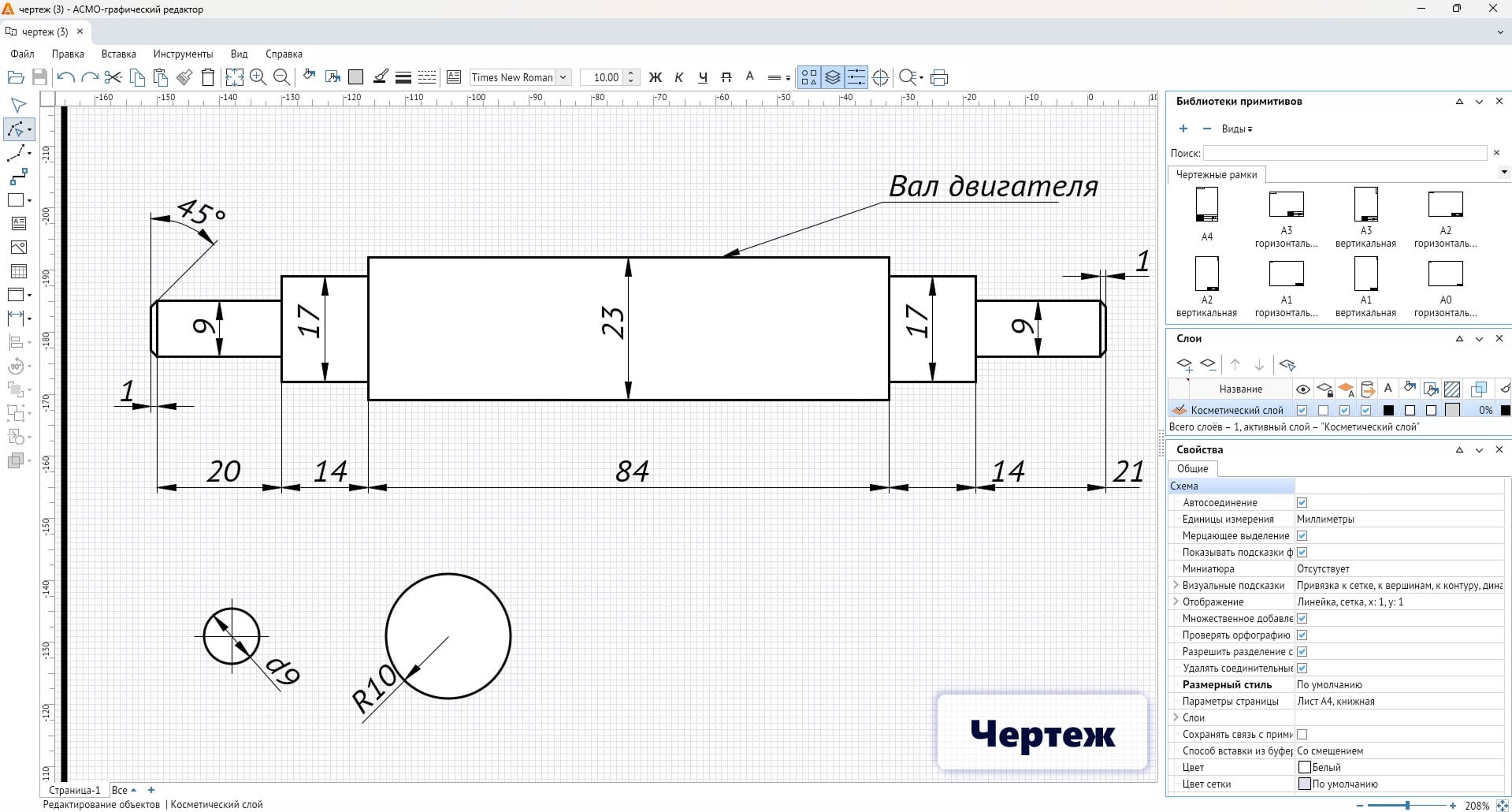

АСМОграф используется и в качестве инструмента для черчения. Это достигается за счет комбинирования стандартных рамок (выполненных в виде примитивов по ГОСТу) и возможностей для рисования, предоставляемых непосредственно редактором. Имеются различные виды размеров: линейные, радиус, диаметр, угловой, выноска и т.д.

скрин 2.png

Любые элементы на схеме могут быть масштабированы и развернуты под определенным углом, доступно изменение их графических параметров: цвета заливки, линий, фона, толщина и тип линий, стиль заливки (различные виды градиентных заливок и штриховки), настройка прозрачности. Для удобства работы с большими схемами имеется возможность панорамного просмотра схемы и поиска элементов по всевозможным критериям. Кроме того, допускается размещение элементов в разных слоях, благодаря чему можно объединять элементы в смысловые группы, показывать или скрывать эти группы, делая схему более интерактивной и понятной.

скрин 3.png

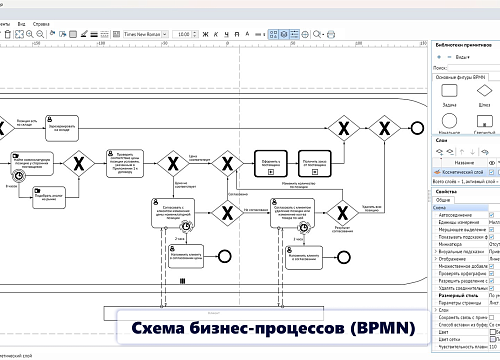

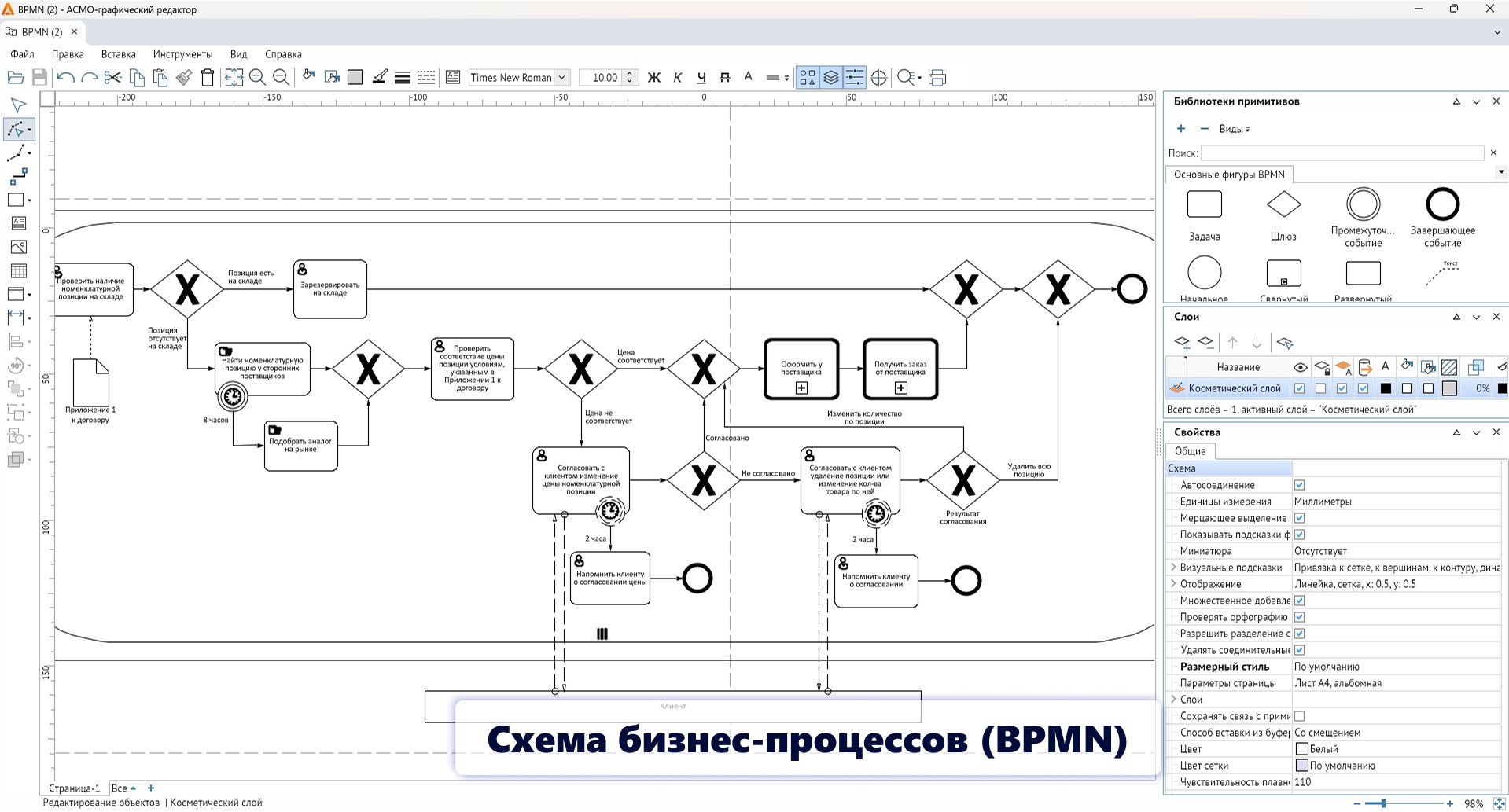

ПОДДЕРЖКА СТАНДАРТОВ МОДЕЛИРОВАНИЯ BPMN 2.0

АСМОграф позволяет моделировать бизнес-процессы с использованием наиболее популярной системы условных обозначений (нотаций) — BPMN 2.0. Встроенная библиотека «Основные фигуры BPMN» включает все необходимые элементы. Удобство построения моделей обеспечивается также наличием графических шаблонов.

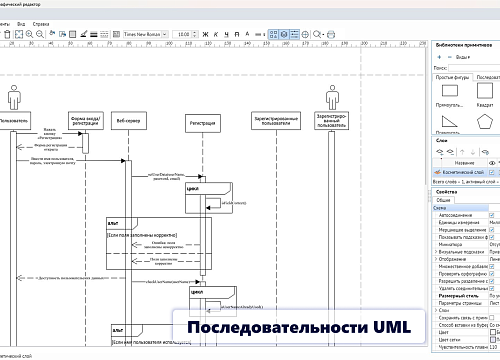

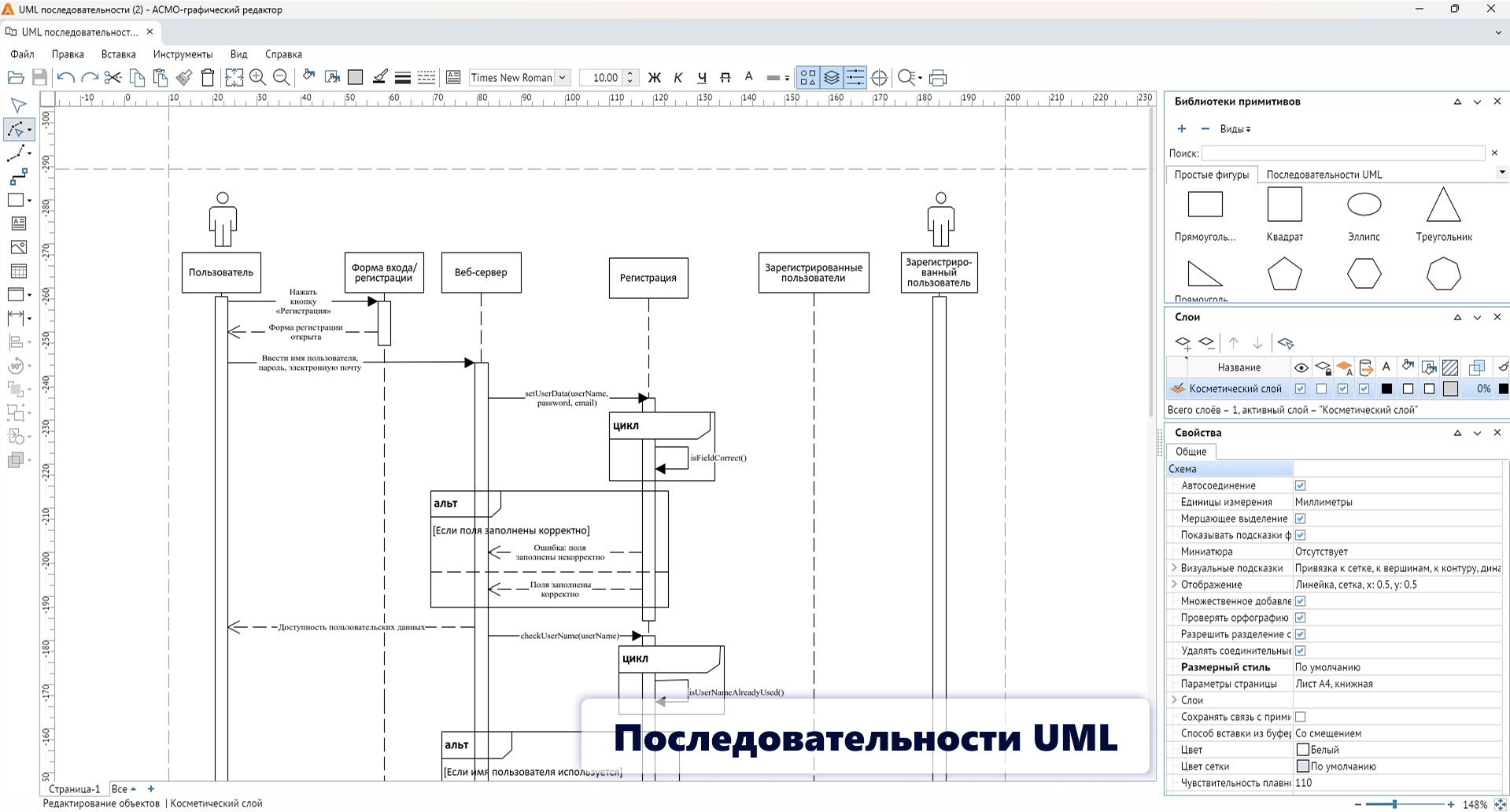

ПОДДЕРЖКА СТАНДАРТОВ МОДЕЛИРОВАНИЯ UML 2.4

Моделирование бизнес-процессов процессов в области разработки программного обеспечения осуществляется в АСМОграфе за счет наличия библиотек стандарта UML 2.4: Деятельность UML, Диаграмма коммуникаций UML, Диаграмма объектов UML, Диаграмма пакетов UML, Диаграмма профилей UML, Диаграмма состояний UML, Класс UML, Компоненты UML, Конечный автомат UML, Нотация UML для моделирования баз данных, Последовательности UML, Развертывание UML, Связь UML, Сценарий выполнения UML. Удобство построения моделей обеспечивается также наличием графических шаблонов.

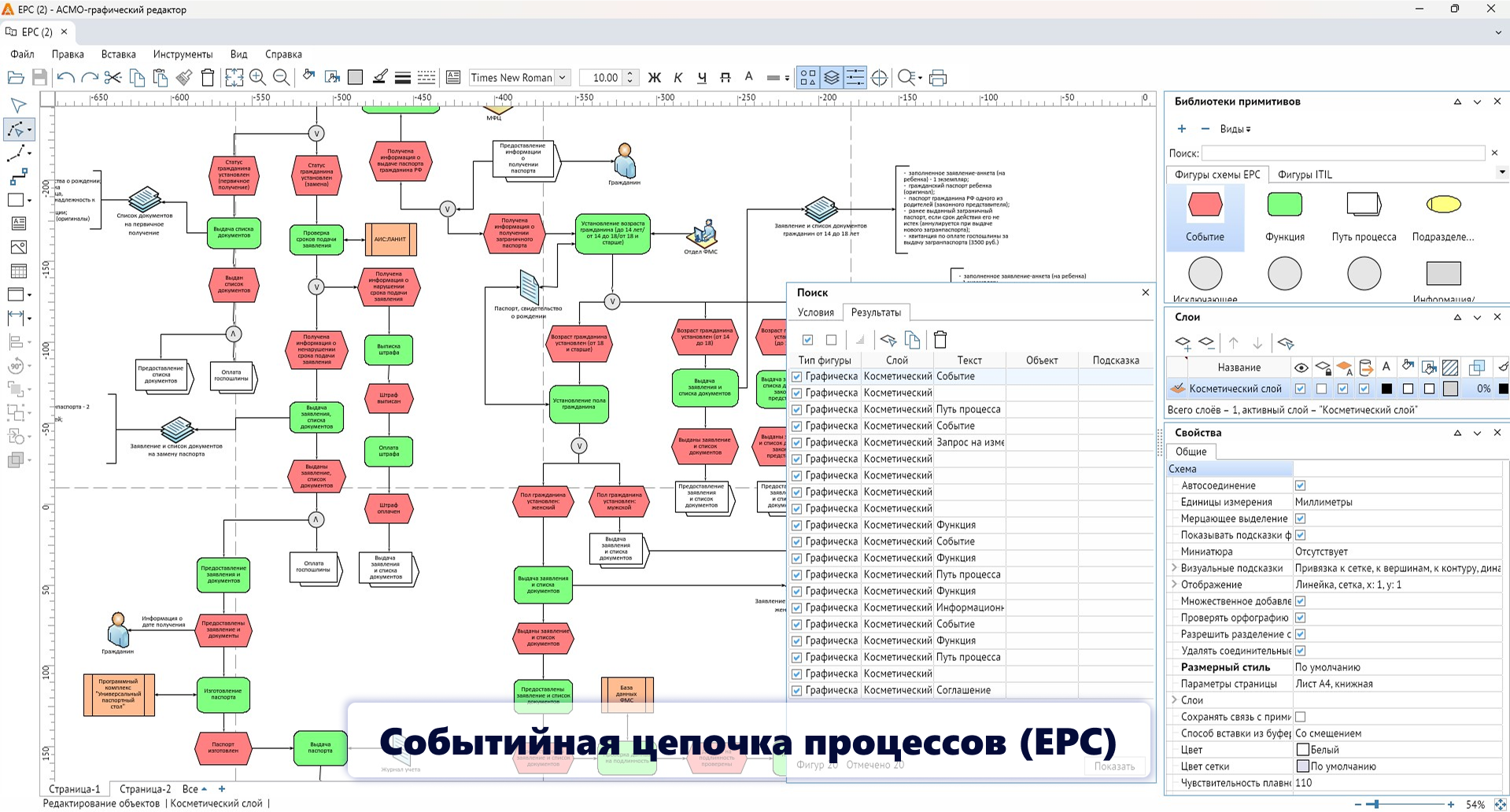

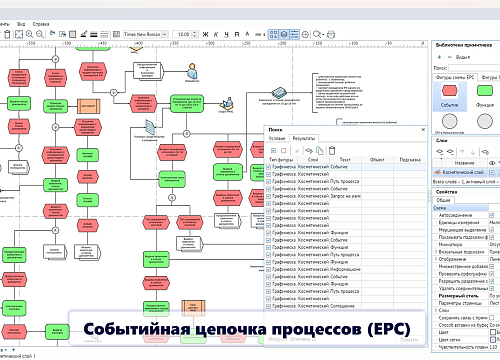

ПОДДЕРЖКА НОТАЦИЙ EPC (ВКЛЮЧАЯ eEPC)

Нотация EPC (Event-driven Process Chain или Событийная цепочка процессов) и ее расширенный вариант eEPC в АСМОграфе поддерживается за счет наличия библиотеки «Фигуры схем EPC», включающей все необходимые элементы, а также шаблона «Схема EPC».


ПОДДЕРЖКА НОТАЦИЯ СЕМЕЙСТВА IDEF (IDEF0, IDEF3)

АСМОграф поддерживает популярные методики моделирования бизнес-процессов и информационных систем IDEF (I-CAM DEFinition или Integrated DEFinition). В редактор встроены библиотеки «Фигуры схемы IDEF0», «Фигуры схемы IDEF3», «Нотация IDEF1X для моделирования баз данных», а также несколько шаблонов.


ПОДДЕРЖКА ДИАГРАММ ПОТОКОВ ДАННЫХ (Data Flow Diagram, DFD)

Визуализировать крупные информационные процессы и декомпозировать их на составляющие в АСМОграфе можно за счет библиотеки «Фигуры схемы потоков данных» и библиотеки «Гейн-Сарсон. Также в ПО предусмотрены встроенные шаблоны потоковых диаграмм.


СОЗДАНИЕ СХЕМ ТЕХНОЛОГИЧЕСКИХ ПРОЦЕССОВ — Process Flow Diagram, PFD

Потребности в создании диаграмм технологических процессов (PFD) в АСМОграфе закрывает библиотека «Диаграмма технологического процесса», а также несколько графических шаблонов с наиболее распространенными технологическими процессами.


ПОДДЕРЖКА СХЕМ «СУЩНОСТЬ-СВЯЗЬ» (ERD)

АСМОграф поддерживает ER-модель данных и позволяет создавать диаграммы «Сущность-связь» за счет встроенных библиотек: Нотации UML для моделирования баз данных, Нотации базы данных Crow's Foot, Нотации IDEF1X для моделирования баз данных.


ПОДДЕРЖКА СХЕМ SDL

АСМО-граф поддерживает моделирование процессов с помощью языка спецификаций и описаний (SDL). Для этого в ПО встроена библиотека «Фигуры схемы SDL», а в список шаблонов включено несколько шаблонов: как с графическим наполнением, так и без него — но с подключенной библиотекой примитивов.


СОЗДАНИЕ И РЕДАКТИРОВАНИЕ БИБЛИОТЕК ПРИМИТИВОВ И СТИЛЕЙ

Создание библиотек примитивов (более 250 библиотек, из которых 60 соответствуют ГОСТу) позволяет повторно использовать отрисованные элементы и группировать их в созданные папки. В отдельном модуле с помощью языка JavaScript доступна настройка графического отображения фигур в зависимости от выбранных параметров и условий. АСМОграф позволяет импортировать библиотеки элементов из Visio и AutoCAD, что дает возможность быстро сформировать необходимый набор библиотек.

скрин 4.png

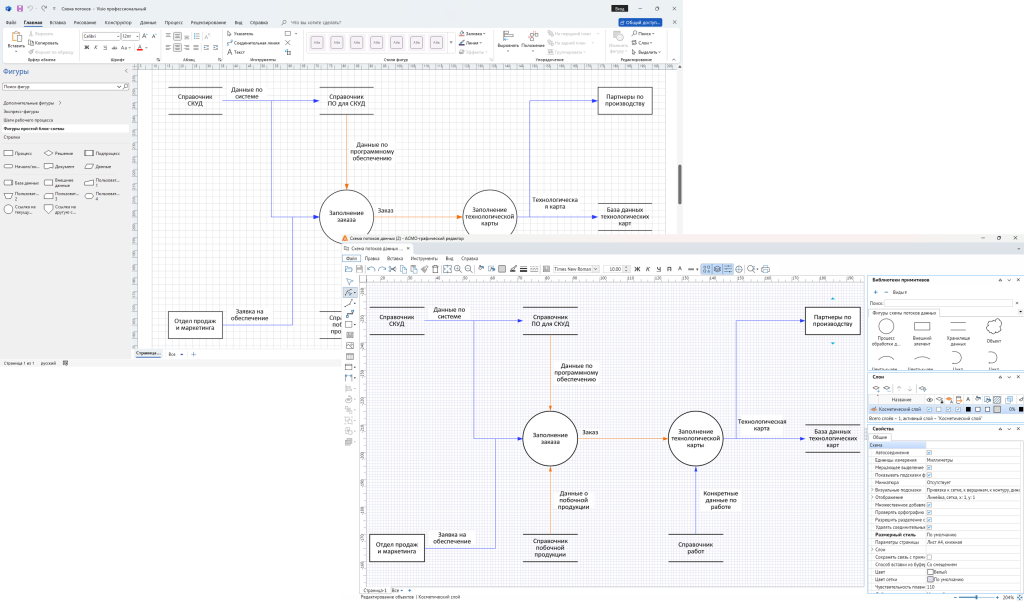

ИМПОРТ И ЭКСПОРТ ГРАФИЧЕСКИХ СХЕМ И ЧЕРТЕЖЕЙ

АСМОграф поддерживает импорт и экспорт схем программ Visio, AutoCAD, LibreOffice Draw, MapInfo, что позволяет заменить иностранное ПО и вести совместную работу с теми кто еще не перешел на Российское ПО. Допускается работа с форматом WMF и EMF (Windows Metafile).

Кроссплатформенная версия АСМОграф работает под Windows, Astra Linux, ALT Linux, ROSA Linux, РЕД ОС, ОСнова и др.


ПЕЧАТЬ ГРАФИЧЕСКИХ СХЕМ И ЧЕРТЕЖЕЙ

Имеется возможность печати подготовленных схем. При этом можно настраивать параметры печати, такие, как разбивка по страницам, формат листа, поля, ориентация страницы и т.п. Важная опция – это предварительный просмотр печатаемой схемы прямо в мастере печати.



НАСТРОЙКА СВЯЗИ ОБЪЕКТОВ СХЕМ С ОБЪЕКТАМИ БАЗЫ ДАННЫХ И ДРУГИМИ СХЕМАМИ

Одна из наиболее примечательных функций профессиональной версии графического редактора – это возможность создания двусторонней связи между элементами схем и объектами базы данных. Она выгодно отличает АСМОграф от программ, которые позволяют создавать инженерную графику. В АСМОграфе данные и графика находятся в одном и том же дереве метаданных, а не в разных местах. Поэтому интеграция объектов из базы данных с графикой является глубокой и органичной.

скрин 7.png

Можно не только отображать табличные данные на схеме, но и создавать интерактивность, используя возможности встроенного языка программирования на базе JavaScript. Появляется возможность делать сложные расчеты, используя информацию как из базы данных, так и о пространственном расположении объектов на схеме и их масштаб.

скрин 8.png


ВЕРСИИ СИСТЕМЫ

  • создание и редактирование различных видов схем: схем технологического процесса PFD, диаграмм потоков данных DFD, схем «сущность – связь» (ER-диаграмм или ERD), SDL-диаграмм, блок-схем, схем страниц (горизонтальный поток, вертикальный поток, круговая структура), схем зданий и этажей, электрических схем, схем сетей, чертежей, графиков и т.д.
  • поддержка стандартов моделирования BPMN 2.0, UML 2.4
  • поддержка нотаций EPC (в том числе eEPC), IDEF0, IDEF3
  • 250 бибилиотек (> 60 по ГОСТу), > 140 шаблонов схем
  • создание библиотек элементов и шаблонов схем, вариативность элементов, контейнеры, таблицы
  • импорт и редактирование схем: Visio (vsdx, vsd, vsdm, vstx), AutoCAD (dwg, dxf), LibreOffice Draw (odg, fodg, otg), MapInfo (mif), svg, svgz
  • вставка рисунков (png, jpg, jpeg, svg, bmp, gif, ico)
  • импорт библиотек Visio (vssx, vssm, vss), AutoCAD (dwg)
  • экспорт схем: Visio (vsdx), AutoCAD (dxf, dwg), Mapinfo (mif), pdf, svg, svgz, jpg, png, gif
  • поддержка слоев
  • функция подложки (выбора одной из страниц схемы в качестве фона документа)
  • печать графических схем и чертежей, в том числе с возможностью вписать схему в выбранный формат
  • удобная навигация по схеме и поиск элементов схемы по различным критериям
  • быстрая работа с большими схемами (более 100 000 элементов)
  • хранение схем и библиотек в файлах
  • безопасность (установка паролей на схему и страницы, логирование событий, автосохранение документа)
  • обновления происходят благодаря скачиванию новой версии с сайта
  • Персональная версия +
  • настройка прав пользователей, ролей доступа
  • совместная работа над схемами - одновременное редактирование одной схемы несколькими пользователями
  • хранение схем и библиотек в базе данных; механизм репликаций
  • привязка элементов схем к объектам базы данных; отображение данных на схеме; переходы к схемам и данным
  • формирование топологии соединений графических элементов
  • аудит изменений, ведение версий, согласование схем
  • средства разработки - редактор форм, отчетов, запросов, встроенный язык JavaScript
  • понизить версию, лицензионный ключ от профессиональной версии подходит и для персональной версии
  • обновление для всех элементов структуры можно производить централизовано с помощью утилиты AM Console или вручную; обновление метаданных производится за счет загрузки pex-файлов



ПРОСМОТРЩИК-КОНВЕРТЕР


  • БЕСПЛАТНОЕ приложение для просмотра схем Visio, AutoCAD, LibreOffice Draw, MapInfo и АСМОграф
  • работает на Windows, AlterOSALT LinuxРЕД ОС, Astra LinuxROSA Linux, ОСнова и др.
  • осуществляет экспорт схем в форматы: vsdx, vsd, dxf, dwg, svg, svgz, aves, pdf, png, mif и gif
  • позволяет печатать схемы со всеми необходимыми настройками
  • обладает возможностями поиска объектов, управления видимостью слоёв и масштабированием схемы




ЛИЦЕНЗИРОВАНИЕ

Бессрочная лицензия
  • Подходит для предприятий, где сотрудники работают
    в штате, и софт будет использоваться ежедневно
  • Обновления в течение 1 года входят в стоимость
    лицензии, затем, покупаются за отдельные деньги.
    Если программу не обновлять, она будет устаревать
  • Лицензии выкупаются раз и навсегда и
    становятся собственностью компании
  • Возможность передачи дочерним организациям
    или при слиянии компаний
Временная лицензия (подписка)
  • Подходит для небольших команд или удаленных
    сотрудников на проектной занятости
  • Регулярное получение обновлений в рамках подписки
    в течение срока действия лицензии
  • Сравнительно небольшая стоимость владения
    по сравнению с бессрочной лицензией
  • Гибкость лицензирования, подписку можно не продлевать,
    если больше нет необходимости в использовании ПО

Итак, Вам подходит временная лицензия, если вы готовы ежегодно оплачивать стоимость продления подписки, вам важно регулярное получение обновлений и работа с последней версией программного обеспечения, у вас сравнительно небольшой бюджет на покупку ПО, небольшая команда или сотрудники, работающие удаленно.

Если на вашем предприятии работает большое количество сотрудников, которые будут работать с программным обеспечением каждый день, вам не критично получение обновлений, но важно, чтобы программное обеспечение было собственностью компании, то вам лучше использовать бессрочные лицензии программного обеспечения.

Для всех учебных заведений (вузы, колледжи, школы, дошкольные учреждения и т.д.) у нас действует Программа поддержки, которая дает возможность приобрести лицензии со скидкой 50%. Для участия в программе поддержки обращайтесь к нам через форму Обратной связи

Активация лицензии не требует подключения к интернет.




ОФОРМИТЬ ЗАКАЗ НА ПОКУПКУ ЛИЦЕНЗИЙ МОЖНО НА САЙТЕ
asmograf.ru
